캐드 면적 구하기 - area

면적을 구하는 명령어인 캐드 AREA 명령어에 대해 알아 보도록 하겠습니다.

방법은 크게 두가지 입니다.

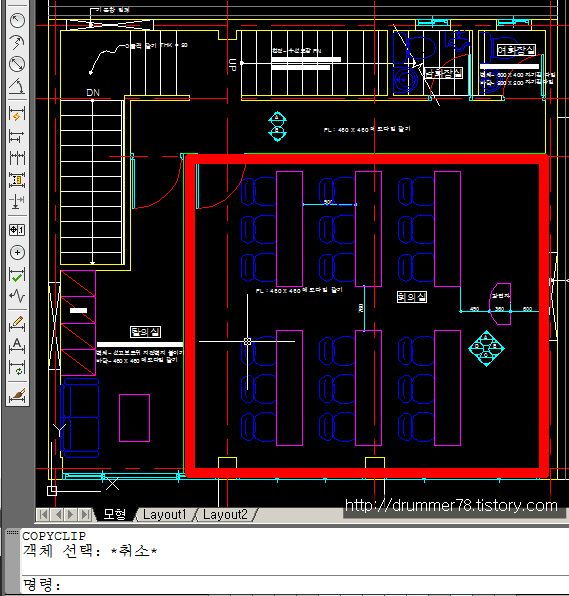

먼저 아래 도면에서와 같이 빨간 사각형 부분으로 된 회의실을 계산해 보겠습니다.

첫번째는 AREA 를 이용한 방법입니다. 단축키는 'AA' 입니다.

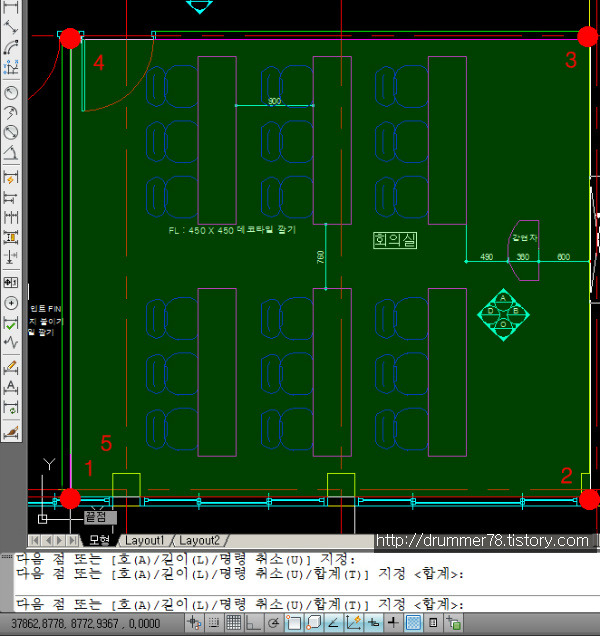

AA  실행 후 아래와 같이 모서리 부분을 순차적으로 클릭합니다.

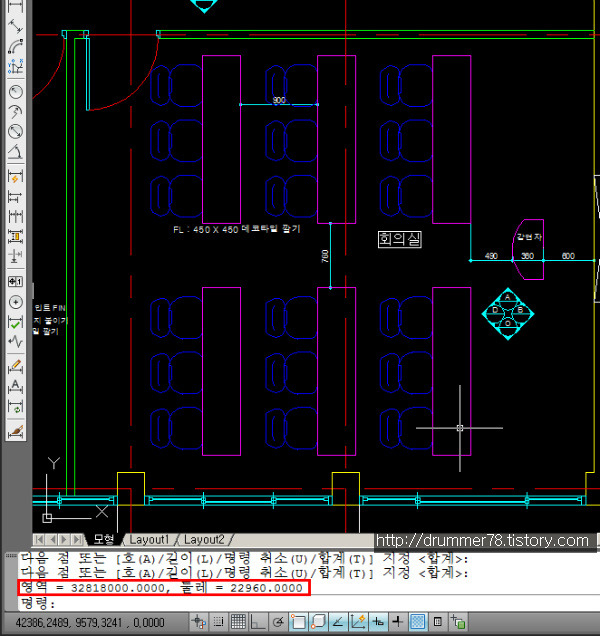

아래와 같이 면적값이 출력됩니다. 단위는 ㎟입니다.

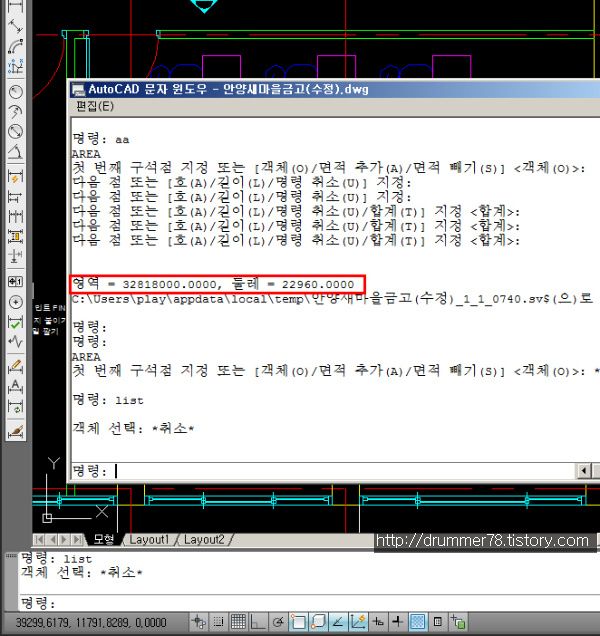

확인이 어려우시면 F2키를 눌러 창을 열어 아래와 같이 확인합니다.

다음은 폴리선(단축키 PL)을 이용하는 방법입니다.

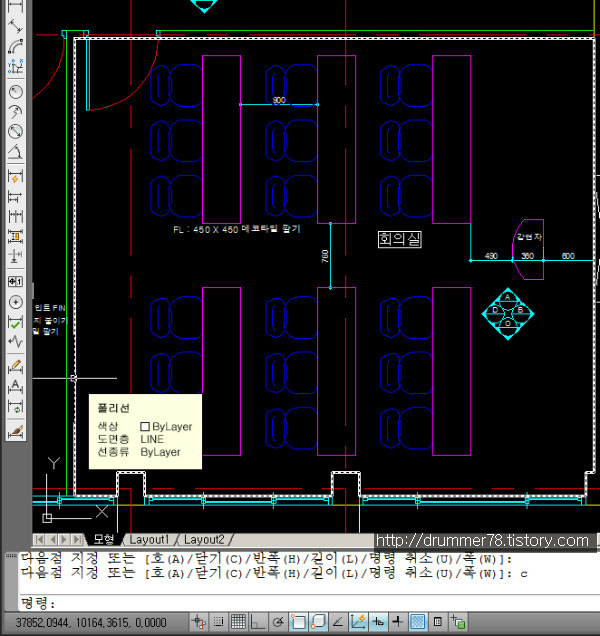

PL 을 실행한 후 아래와 같이 선을 생성합니다.

move (단축키 M) 실행 후 빈공간으로 이동시킵니다.

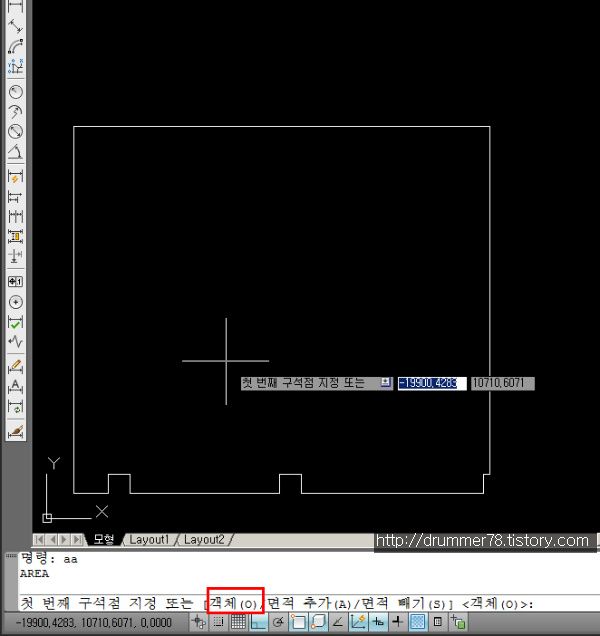

그 후 순차적으로 AA -> 엔터 -> O -> 엔터 -> 객체선택

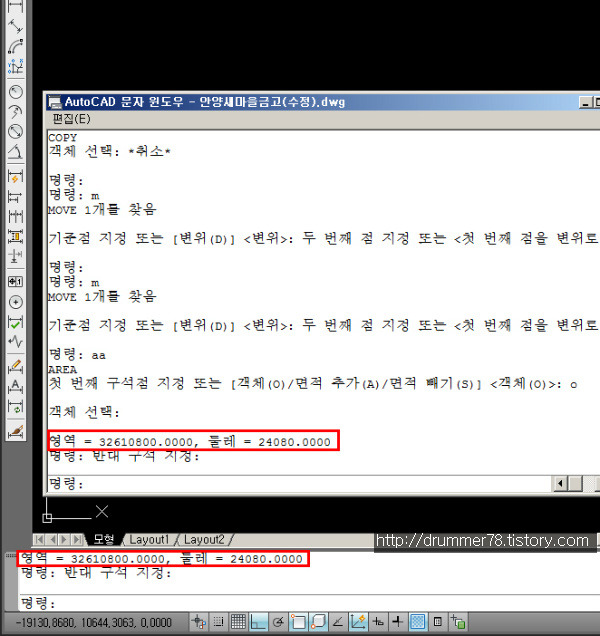

F2 버튼으로 면적 값 확인합니다.

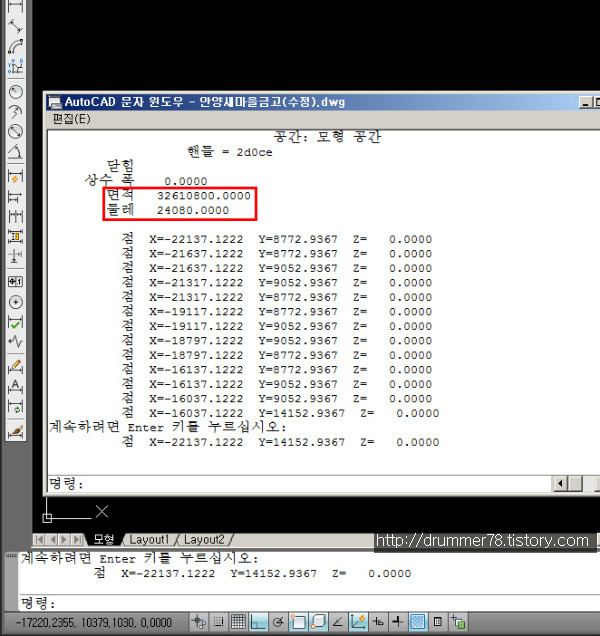

LIST 명령어를 이용하는 방법도 있습니다.

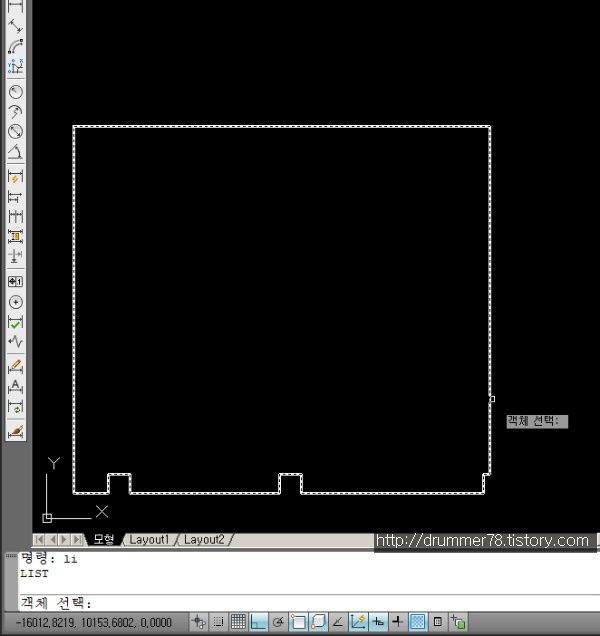

LI -> 엔터 후 -> 객체선택

다음은 캐드 계산기를 이용하여서 단위환산하는 방법을 설명하겠습니다.

㎟ -> ㎡

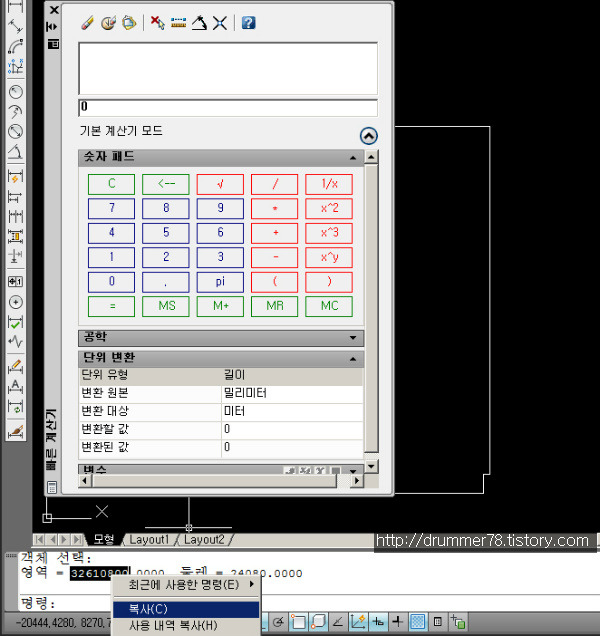

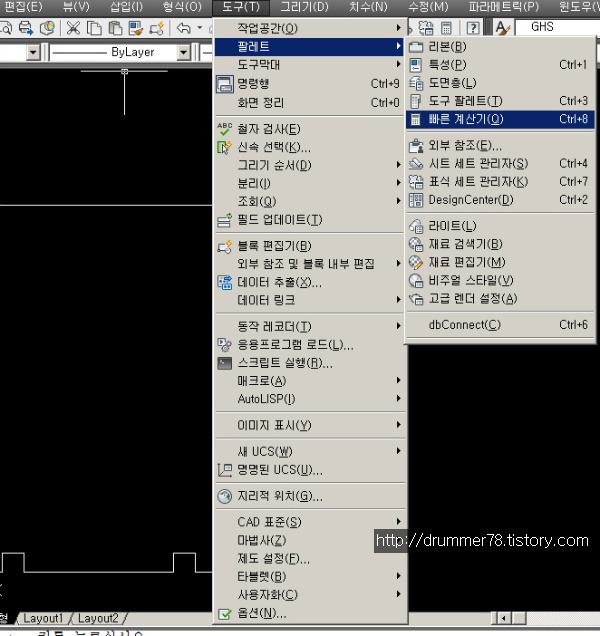

도구 -> 팔레트 -> 빠른계산기  [단축키 'Ctrl + 8']

계산기가 나옵니다.

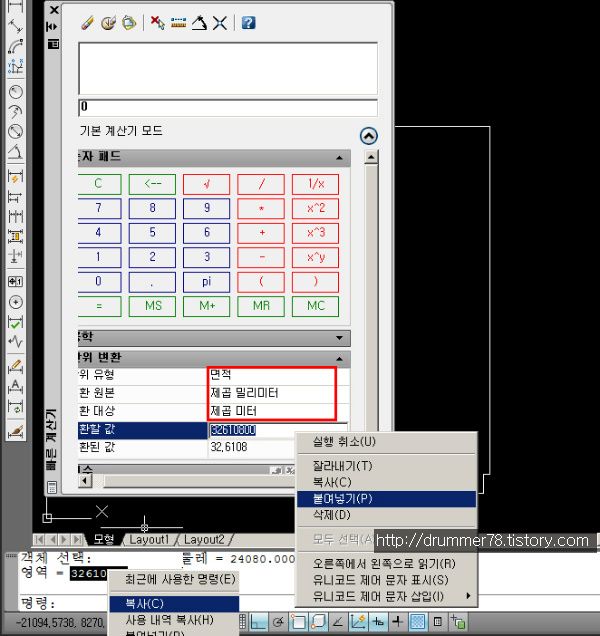

아래와 같이 수정해 주시고 값을 복사해서 붙여 넣으면 단위 환산이 됩니다.

위와 같은 과정을 거치면 복잡한 계산할 필요 없이 쉽게 면적을 구할 수 있습니다.
